Penting:
L1,L2 = 30 Lilit/0.8mm
L3 = 600 lilit/0.1mm
perhatikan arah lilitan titik A dan B harus saling membelakangi
11/08/12

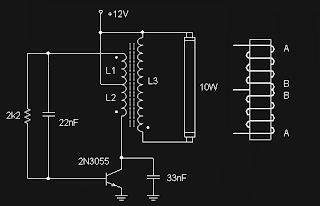

Skema Rangkaian Lampu TL Menggunakan Aki 12V
Rangkaian ini menggunakan Transistor 2N3055 dan beberapa rangkaian passip lainnya,jika di perhatikan sekilas rangkaian ini cukup sederhana, tetapi saat anda mencoba merakitnya mungkin anda akan mengalami kesulitan dalam pengadaan trafonya. inti trafo bisa menggunakan batang ferit yang dililit menggunakan kawat email tembaga berdiameter 0,1 mm pada sisi skunder (yang ke lampu TL) dan 0,8 mm pada sis primer. Selamat mencoba.
Penting:
L1,L2 = 30 Lilit/0.8mm
L3 = 600 lilit/0.1mm
perhatikan arah lilitan titik A dan B harus saling membelakangi
Penting:
L1,L2 = 30 Lilit/0.8mm
L3 = 600 lilit/0.1mm
perhatikan arah lilitan titik A dan B harus saling membelakangi
