Skema Rangkaian 12 Volt Lampu Dimmer

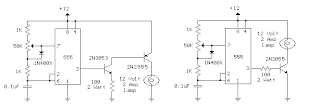

Berikut ini adalah 12 volt / 2 amp lampu dimmer yang dapat digunakan untuk meredupkan sebuah standar rem mobil 25 watt atau lampu cadangan dengan mengendalikan siklus kerja dari osilator pewaktu 555 astabil. Ketika wiper potensiometer berada pada posisi paling atas, kapasitor akan mengisi dengan cepat melalui kedua resistor 1K dan dioda, menghasilkan interval positif pendek dan interval negatif panjang yang meredupkan lampu dengan kegelapan dekat. Ketika wiper potensiometer berada pada posisi paling bawah, kapasitor akan menagih melalui kedua resistor 1K dan potensiometer 50K dan debit melalui resistor 1K lebih rendah, menghasilkan interval positif jangka pendek dan interval negatif yang mencerahkan lampu dengan intensitas penuh dekat. Siklus dari gelombang persegi 200 Hz dapat bervariasi dari sekitar 5% sampai 95%. Kedua sirkuit di bawah ini menggambarkan menghubungkan lampu ke salah satu sisi positif atau negatif pasokan.
