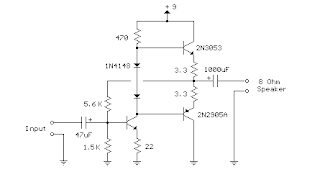

3 Transistor Audio Amplifier 50 miliwatt

Berikut adalah penguat audio sedikit mirip dengan apa yang mungkin Anda temukan di sebuah radio transistor kecil. Tahap masukan bias sehingga tegangan suplai dibagi rata di dua output transistor gratis yang sedikit bias dalam konduksi oleh dioda antara dasar. Sebuah resistor 3,3 ohm digunakan secara seri dengan emitter dari transistor output untuk menstabilkan arus bias sehingga tidak banyak berubah dengan suhu atau berbeda dengan transistor dan dioda. Dengan meningkatnya arus bias, tegangan antara emitor dan basis menurun, sehingga mengurangi konduksi. Impedansi input adalah sekitar 500 ohm dan gain tegangan adalah sekitar 5 dengan speaker 8 ohm terpasang. Ayunan tegangan pada speaker adalah sekitar 2 volt tanpa output mendistorsi dan kekuatan berada dalam kisaran 50 milliwatt . Sebuah tegangan suplay lebih tinggi dan penambahan pendingin ke output transistor akan memberikan kekuatan sekitar 30 milliampere dari pasokan 9 volt.
