CARA MEMASANG BOX SEKRING DAN BOX MCB

Cara Memasang Box Sekering
Sedikit ulasan sebelum kita bahas cara memasang Box Sekering. Box Sekering merupakan komponen instalasi utama yang berfungsi sebagai pengaman dari instalasi listrik yang akan di pasang. Penggunaannya juga bisa diganti dengan menggunakan Box MCB yang fungsinya juga sebagai pengaman instalasi listrik. Pemasangan dari box sekering ini sedikit lebih rumit dibandingkan pemasangan Box MCB. Hal ini dikarenakan pada box sekering memiliki 2 bagian yaitu bagian saklar pemisah dan bagian tempat/rumah sekring.

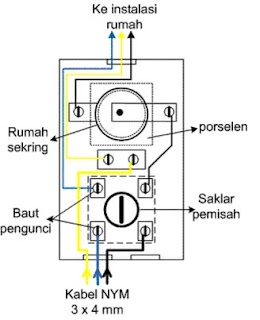

Langsung saja, pemasangan dan penjelasan dari box sekering terlihat pada gambar dibawah ini:



Ket: kabel hitam untuk Phasa (strum) ; kabel biru untuk Netral ; kabel kuning (aslinya kuning bergaris hijau) untuk arde / grounding.
Untuk pemasangan box sekring ada baiknya pemasangan kabel NYM 3x4 mm dilakukan terlebih dahulu sebelum box sekring tersebut dipasang didalam atau diluar dinding. Hal ini disebabkan ruangan untuk meletakkan kabel terbatas dan juga karakteristik kabel NYM 3x4 mm yang sedikit alot jika di bengkokkan sehingga kita akan lebih leluasa mengerjakannya dibandingkan jika Box Sekring tersebut telah terpasang pada dinding.



Cara Memasang Box MCB

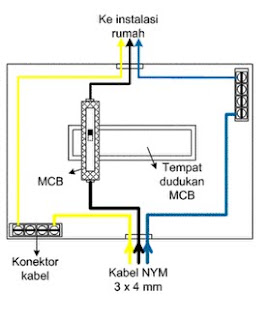

Sebelum membahas cara memasang box MCB, sedikit review tentang box MCB. Box MCB merupakan komponen pengaman instalasi listrik lain yang sering digunakan selain Box Sekering. Lebih rapi dan lebih ringkas dalam pemasangannya adalah salah satu alasan orang lebih memilih Box MCB daripada Box Sekring. Akan tetapi Box MCB ini kurang cocok jika dipasang pada dinding kayu atau boleh juga dikatakan kurang bagus jika harus dipasang pada instalasi pasang luar walaupun box MCB untuk luar tembok ada di pasaran. Ok, langsung saja kita bahas cara pemasangannya. Berikut gambar penjelasan tentang Box MCB dan cara pemasangannya.



Ket: kabel hitam untuk Phasa (strum) ; kabel biru untuk Netral ; kabel kuning (aslinya kuning bergaris hijau) untuk arde / grounding.
Seperti terlihat pada gambar diatas, pemasangan kabel NYM 3x4 mm terlihat lebih leluasa walaupun Box MCB tersebut telah terpasang pada dinding. Hal ini tentu saja lebih mudah dalam pemasangannya jika dibandingkan dengan pemasangan Box Sekering.

info:http://muatanlokalsmpnegeri1gudo.blogspot.com/
