Rangkaian pendeteksi obyek menggunakan Infra Red

Infra merah (infra merah) adalah panjang gelombang elektromagnet difraksi lebih dari cahaya tampak adalah antara 700 nm dan 1 mm. Sinar infra merah cahaya tidak terlihat. Jika dilihat dengan spektroskop cahaya radiasi sinar infra merah akan terlihat pada elektromagnet spektrum dengan panjang gelombang pada cahaya merah panjang gelombang. Dengan cahaya gelombang panjang infra merah sehingga tidak akan muncul oleh radiasi panas, tetapi masih terasa timbul / terdeteksi.

karena infra merah tidak terlihat secara kasat mata sehingga timbul ide untuk membuat sebuah gerakan alat pendeteksi menggunakan infra merah ini

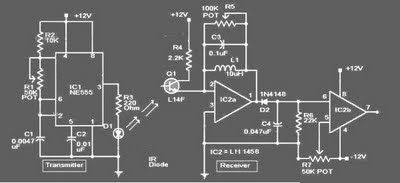

pada gambar di bawah ini adalah diagram sirkuit berikut detektor gerak inframerah yang dapat digunakan untuk gangguan akal. Sinar infra merah yang dipantulkan dari objek statis akan berada di satu fase, dan sinar yang dipantulkan dari objek yang bergerak akan berada di lain sirkuit phase.The menggunakan prinsip ini untuk merasakan gerakan. bagaimana bekerja sirkuit dari Red obyek pendeteksi Infra
TL 555 adalah kabel sebagai multivibrator astabil. Dioda IR terhubung pada output dari IC ini menghasilkan sinar inframerah 5KHz frekuensi. Balok ini dipetik oleh transistor Q1 foto. Pada kondisi normal yaitu; bila ada intrusi ada output pin (7) dari IC2 akan rendah. Ketika ada penyusupan fase dari bentuk gelombang yang dipantulkan memiliki perbedaan fasa dan perbedaan fase akan dijemput oleh IC2 itu. Sekarang pin 7 dari IC 2 pergi tinggi untuk menunjukkan gangguan itu. LED atau buzzer yang dapat dihubungkan pada output dari IC untuk menunjukkan gangguan itu.

Sumber: http://elektroarea.blogspot.com
